Полное руководство по прямоугольным редукторам: выбор, применение и преимущества

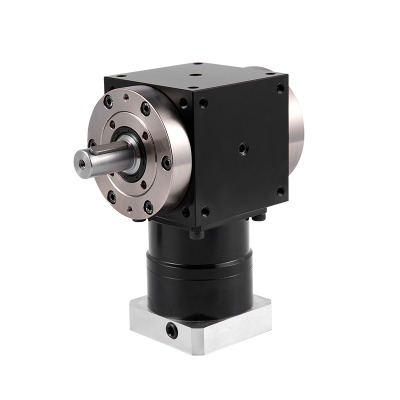

Понимание основ прямоугольных редукторов

В основе бесчисленных механических систем лежит важнейший компонент, отвечающий за передачу мощности и изменение ее направления: прямоугольный редуктор. Это гениальное устройство служит двойной цели. Прежде всего, он изменяет направление вращения на 90 градусов, что необходимо в приложениях с пространственными ограничениями, где входной и выходной валы не могут быть выровнены линейно. Во-вторых, что не менее важно, он снижает входную скорость двигателя (например, электродвигателя) до более подходящей выходной мощности с более высоким крутящим моментом и меньшей скоростью для приводимого оборудования. Такое сочетание изменения направления и снижения скорости делает его незаменимым элементом в широком спектре промышленных, автомобильных и потребительских приложений. Фундаментальный принцип заключается в наборе шестерен (чаще всего конических или червячных), установленных внутри корпуса под перпендикулярным углом друг к другу, эффективно передающих движение и усилие.

Основные компоненты и конструкция

Эффективность и долговечность прямоугольного редуктора продиктованы его внутренними компонентами и их качеством. Корпус, обычно изготовленный из чугуна, алюминия или закаленной стали, служит жесткой конструкцией, которая точно выравнивает шестерни и защищает их от внешних загрязнений. Он также действует как резервуар для смазки, которая жизненно важна для уменьшения трения, рассеивания тепла и предотвращения преждевременного износа. Внутри шестерни являются сердцем системы. Выбор типа передачи существенно влияет на эксплуатационные характеристики редуктора.

• Конические шестерни: Они имеют зубья конической формы и используются парами. Они известны своей высокой эффективностью и способностью выдерживать значительные нагрузки, но могут быть более шумными, чем другие типы, и требуют точной центровки.
• Червячные передачи: Эта установка состоит из червячного винта с резьбой, который входит в зацепление с червячным колесом. Основным преимуществом является высокий передаточный коэффициент, достижимый за одну ступень, и присущая ему способность самоблокировки (предотвращающая обратное движение), хотя часто за счет более низкой эффективности из-за более высокого трения скольжения.
• Гипоидные передачи: Особый вариант спирально-конических передач, в котором оси не пересекаются. Такая конструкция позволяет одновременно контактировать большему количеству зубьев, что приводит к более плавной, тихой работе и более высокому крутящему моменту, что часто встречается в высокопроизводительных автомобильных дифференциалах.

Другие важные компоненты включают уплотнения и подшипники. Качественные уплотнения предотвращают утечку смазки и блокируют попадание пыли, воды и других абразивных частиц. Подшипники поддерживают вращающиеся валы, поддерживая соосность и поглощая радиальные и осевые нагрузки, что напрямую влияет на срок службы агрегата и уровень шума.

Принцип работы: как преобразуется движение

Операция редуктор прямоугольный это элегантная демонстрация механических преимуществ. Вращательная мощность передается на входной вал. Этот вал соединен с ведущей шестерней (например, червяком или конической шестерней). При вращении этой шестерни ее зубья входят в зацепление с зубьями ведомой шестерни (червячного колеса или коронной конической шестерни), которая установлена ​​на выходном валу. Угол 90 градусов между валами достигается за счет особой ориентации этих шестерен. Одновременно снижение скорости и увеличение крутящего момента происходят за счет передаточного числа — отношения числа зубьев ведомой шестерни к числу зубьев ведущей шестерни. Например, если ведущая шестерня с 10 зубьями входит в зацепление с ведомой шестерней с 30 зубьями, передаточное число составит 3:1. Это означает, что выходной вал будет вращаться со скоростью, составляющей одну треть скорости входного вала, но с примерно в три раза большим крутящим моментом (за вычетом потерь эффективности). Эта трансформация имеет решающее значение для согласования высокой скорости и низкого крутящего момента обычных первичных двигателей, таких как электродвигатели, с требованиями к низкой скорости и высокому крутящему моменту таких машин, как конвейеры, миксеры или лебедки.

Ключевые преимущества применения прямоугольных редукторов в машиностроении

Решение использовать прямоугольный редуктор обусловлено рядом убедительных преимуществ, которые решают фундаментальные инженерные задачи. Наиболее очевидным преимуществом является пространственная эффективность. Перенаправляя поток мощности, эти редукторы позволяют создавать более компактные и оптимизированные конструкции машин, подходящие для ограниченного пространства, где использование рядных редукторов было бы невозможно. Это особенно ценно в сложных системах, таких как автоматизированные упаковочные линии или в ограниченных отсеках сельскохозяйственной техники. Кроме того, они консолидируют функциональность. Вместо того, чтобы требовать от нескольких компонентов сначала снижения скорости, а затем изменения направления, один прямоугольный блок выполняет обе задачи, упрощая трансмиссию, уменьшая количество деталей и сводя к минимуму потенциальные точки отказа.

Еще одним существенным преимуществом является универсальность в монтажных положениях. Многие конструкции прямоугольных редукторов предлагают несколько вариантов монтажа (на лапах, на фланце или на валу), что обеспечивает инженерам гибкость на этапах проектирования и установки. Такая адаптивность гарантирует, что редуктор можно легко интегрировать как в новое, так и в существующее оборудование. С точки зрения производительности некоторые типы, особенно червячные редукторы, обладают ценной нереверсивной или самоблокирующейся функцией. Это означает, что крутящий момент, приложенный к выходному валу, не может вызывать обратный ход входного вала, действуя как встроенный тормозной механизм для таких устройств, как подъемники, подъемники и конвейеры на уклонах, что повышает безопасность и контроль. Наконец, современные прямоугольные редукторы отличаются высокой эффективностью и долговечностью. Передовые технологии производства, высококачественные легированные стали и оптимизированные профили зубьев сводят к минимуму потери мощности из-за трения и гарантируют, что устройство выдерживает тяжелые ударные нагрузки и надежно работает в течение тысяч часов с минимальным обслуживанием.

Выбор лучшего углового редуктора для ваших конкретных потребностей

Выбор оптимального прямоугольного редуктора — это важнейший процесс, который напрямую влияет на производительность, долговечность и экономическую эффективность вашего оборудования. Неправильный выбор может привести к преждевременному выходу из строя, неэффективной работе и дорогостоящим простоям. Этот процесс включает в себя тщательную оценку нескольких ключевых параметров, чтобы гарантировать, что редуктор идеально соответствует своему назначению.

Критические параметры производительности для оценки

Прежде чем рассматривать типы или модели, вы должны сначала определить эксплуатационные требования вашей системы.

• Входная скорость (об/мин) и мощность (л.с./кВт): Отправными точками являются скорость вращения и номинальная мощность вашего первичного двигателя (двигателя). Редуктор должен быть рассчитан на входную мощность без перегрева.
• Требуемая выходная скорость и крутящий момент: Определите желаемую выходную скорость (об/мин) и крутящий момент (Нм или фунт-фут), необходимый для привода нагрузки. Это определит необходимое передаточное число (входное число оборотов в минуту/выходное число оборотов в минуту).
• Рабочий цикл: Будет ли редуктор работать непрерывно, с перерывами или с частыми включениями/остановками? Необходимо также учитывать ударные нагрузки (внезапные резкие скачки крутящего момента), поскольку они требуют редуктора с более высоким коэффициентом эксплуатации.
• Радиальная и осевая нагрузка: Это силы, приложенные перпендикулярно (радиальная нагрузка) или параллельно (осевая нагрузка) к валу. Превышение номинальной грузоподъемности редуктора может привести к быстрому повреждению подшипников и уплотнений.

Помимо этого, решающее значение имеет операционная среда. Будет ли редуктор подвергаться воздействию экстремальных температур, агрессивных химикатов, чрезмерной влаги или абразивной пыли? Эти условия диктуют требования к специальным уплотнениям, покрытиям, материалам корпуса и смазочным материалам.

Сравнение конических и червячных редукторов

Выбор между двумя наиболее распространенными типами прямоугольных редукторов является фундаментальным и зависит от компромисса между эффективностью и передаточным числом. Следующее сравнение показывает их ключевые различия:

Конические редукторы обычно работают с более высоким КПД (95-98% на ступень) по сравнению с червячными редукторами. Это связано с тем, что их действие предполагает больший контакт качения и меньшее трение скольжения. Напротив, одноступенчатый червячный редуктор обычно имеет КПД 50–90 %, который снижается с увеличением передаточного числа. Однако червячные редукторы превосходно достигают высоких передаточных чисел (от 5:1 до 70:1) в одной компактной ступени, тогда как конические передачи часто ограничиваются более низкими передаточными числами (от 1:1 до 6:1) в одной ступени. Для более высоких передаточных чисел конические шестерни необходимо комбинировать со ступенями параллельного вала, создавая коническо-винтовой редуктор, что увеличивает размер и стоимость. Кроме того, червячные передачи часто обладают полезной функцией самоблокировки, которая обычно не характерна для конических передач. Наконец, конические редукторы, особенно конструкции с прямыми зубьями, могут быть более громкими, в то время как червячные редукторы обычно работают тише.

Таким образом, лучший угловой редуктор для применений с высоким крутящим моментом которые также требуют высокой эффективности, часто представляют собой конически-спиральную конструкцию. Для применений, в которых приоритетным является высокое передаточное отношение при компактной площади и где желательна самоблокировка, червячный редуктор часто является идеальным и более экономичным выбором.

Изучение разнообразных приложений в разных отраслях

Уникальная способность менять направление и снижать скорость делает редуктор прямоугольный повсеместно встречающийся компонент в ошеломляющем диапазоне отраслей. В производстве и погрузочно-разгрузочных работах они являются движущей силой конвейерных систем, паллетайзеров и автоматизированных управляемых транспортных средств (AGV), обеспечивая необходимый крутящий момент для перемещения тяжелых грузов и идеально вписываясь в угловые приводы конвейерных линий. Пищевая промышленность и производство напитков используют прямоугольные переходники из нержавеющей стали для миксеров, мешалок и оборудования для розлива, где гигиена, коррозионная стойкость и возможность промывки имеют первостепенное значение. В возобновляемых источниках энергии эти редукторы имеют решающее значение в системах слежения за солнечной энергией, регулируя угол наклона панелей в течение дня, чтобы следовать за солнцем.

В горнодобывающей и строительной отраслях используются чрезвычайно прочные и долговечные прямоугольные редукторы для силового оборудования, такого как дробилки, грохоты и лебедки, которые подвергаются огромным ударным нагрузкам и абразивной пыли. Конкретное и критическое применение находит долговечные прямоугольные редукторы для сельхозтехники таких как тракторы, комбайны и сеялки. Для этих машин требуются редукторы, способные выдерживать не только высокий крутящий момент, но и воздействие грязи, пыли и экстремальных погодных условий. Кроме того, автомобильная промышленность использует их в дифференциалах и коробках отбора мощности (ВОМ). Даже в повседневных потребительских товарах, от мощных ручных дрелей до механизмов открывания гаражных ворот, используются компактные прямоугольные переходники, обеспечивающие высокий крутящий момент в ограниченном пространстве. Эта невероятная универсальность подчеркивает их фундаментальную роль в современной механике.

Обеспечение долговечности: советы по техническому обслуживанию и устранению неполадок

Правильное техническое обслуживание является важнейшим фактором увеличения срока службы и надежности прямоугольного редуктора. При хорошем обслуживании агрегат может эффективно работать в течение многих лет, а небрежное отношение может привести к катастрофическому отказу и незапланированному простою. Краеугольным камнем технического обслуживания является смазка. Использование правильного типа и марки смазочного материала, поддержание его на должном уровне, не подлежит обсуждению. Масло или смазка уменьшают износ, рассеивают тепло и защищают от коррозии. Крайне важно следовать рекомендациям производителя относительно исходного типа смазочного материала и интервалов замены масла или повторной смазки. Для суровых условий или непрерывной работы эти интервалы, возможно, придется сократить. Регулярно проверяйте наличие утечек смазки, о которых часто свидетельствует скопление масла вокруг уплотнений или корпуса.

Распространенные проблемы и этапы диагностики

Даже при хорошем обслуживании могут возникнуть проблемы. Ранняя диагностика является ключом к тому, чтобы мелкие проблемы не превратились в серьезный ремонт.

• Перегрев: Это часто вызвано недостаточной смазкой (низкий уровень масла, неправильный тип смазки), перегрузкой или чрезмерной температурой окружающей среды. Сначала проверьте состояние нагрузки и смазки.
• Необычный шум (визг, скрежет, стук): Чрезмерный шум обычно указывает на проблему с шестернями или подшипниками. Свист может указывать на несоосность или износ, а скрежетание часто указывает на серьезное повреждение зубьев шестерни. Стук может быть признаком повреждения подшипников или чрезмерного люфта.
• Вибрация: Чрезмерная вибрация обычно возникает из-за несоосности редуктора и ведомого/приводного агрегата, изношенных подшипников, несбалансированной нагрузки или повреждения зуба шестерни.
• Утечка: Утечки масла чаще всего возникают из-за неисправных уплотнений. Определите источник утечки и незамедлительно замените уплотнение, чтобы предотвратить потерю и загрязнение смазки.

Разработка программы профилактического технического обслуживания, включая регулярный анализ вибрации и термографию, может помочь обнаружить эти проблемы на ранней стадии. Для тех, кто задается вопросом как правильно установить угловой редуктор , процесс всегда начинается с обеспечения прочной и плоской монтажной поверхности во избежание деформации корпуса. Валы должны быть точно выровнены, чтобы минимизировать вибрацию и нагрузку на подшипники. Все соединения должны быть надежными, а перед запуском агрегат необходимо смазать. Соблюдение инструкций производителя по установке абсолютно необходимо для обеспечения оптимальной производительности и соблюдения гарантийных обязательств. Для всех, кто ищет советы по обслуживанию прямоугольного редуктора Мантрой является последовательность: постоянные проверки, постоянное использование правильных смазочных материалов и постоянное внимание к необычным звукам или температурам.

Соображения стоимости и факторы поиска

Стоимость приобретения прямоугольного редуктора составляет лишь часть общей стоимости владения. Хотя первоначальная цена всегда имеет значение, ее следует сопоставлять с такими факторами, как ожидаемый срок службы, требования к техническому обслуживанию и энергоэффективность. Более дешевый и некачественный редуктор может иметь более высокую частоту отказов, что приводит к более частым заменам и дорогостоящим простоям производства, что в конечном итоге делает его более дорогим, чем надежная модель премиум-класса. Потребление энергии является еще одним важным фактором. Например, более эффективный конический редуктор будет потреблять меньше электроэнергии в течение всего срока службы, чем менее эффективный червячный редуктор, выполняющий ту же задачу, что может привести к значительной экономии затрат на электроэнергию.

При поиске очень важно учитывать репутацию производителя в плане качества, доступность технической поддержки и сроки выполнения как первоначального заказа, так и любых потенциальных запасных частей. Стандартизация внутри предприятия также может снизить затраты за счет минимизации количества различных запасных частей, которые необходимо иметь на складе. Ключевые вопросы, которые следует задать, включают коэффициент эксплуатации редуктора (оценку его способности выдерживать перегрузки), условия гарантии и наличие возможностей индивидуальной настройки, если стандартные модели не соответствуют вашим конкретным требованиям. Понимание стоимость прямоугольные редукторы предполагает этот целостный подход, балансирующий первоначальные инвестиции с долгосрочной эксплуатационной надежностью и эффективностью.
